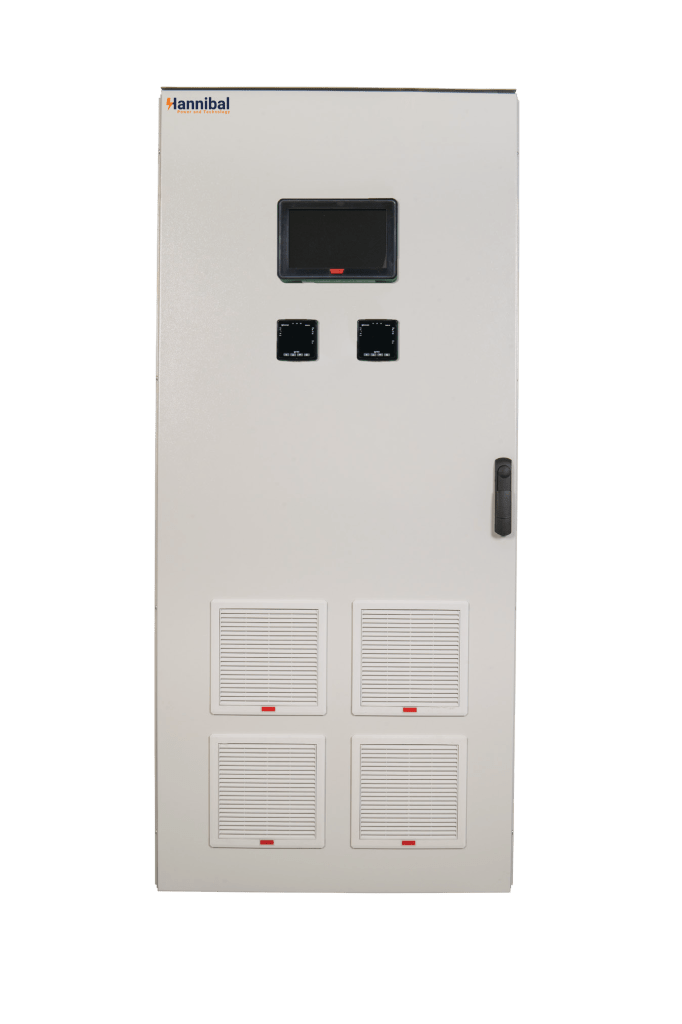

Interruptor de transferencia estática serie STS

Static Transfer Switch STS

Descripción

Un sistema controlado por microprocesador que garantiza la transferencia de energía sin interrupciones entre dos fuentes. Monitorea continuamente el voltaje, la corriente y la frecuencia, cambiando a la fuente prioritaria cuando se estabiliza o transfiriendo instantáneamente a la fuente de respaldo si se exceden los límites, garantizando así el suministro ininterrumpido de energía para cargas críticas.

Opciones

  • Protección contra sobretensiones fusible.
  • Protección del interruptor de derivación de mantenimiento.
  • Ventiladores redundantes.
  • Refrigeración natural +
    Sistema de ventilador inteligente.
  • Color del mueble.
  • Entrada de cable
    (superior/lateral/inferior/trasera).
  • Protección contra la entrada de agua y polvo: hasta IP66
  • Panel táctil con diagrama mimético.
  • Contacto auxiliar para viajes
  • Protección contra fallas a tierra
    (ajustable).
  • Protección de secuencia/tensión de fase.
  • Información de funcionamiento.
  • Software de monitorización y apagado.
  • Puertos serie RS232 y RS485.
  • Modbus RTU (opcional).
  • 2 ranuras de comunicación.
  •  Apagado remoto de emergencia
    (opcional).
  • Panel de visualización remoto (opcional).
  •  Contacto seco (opcional).
  •  SNMP (opcional).

Detalles

Documentos

Hannibal Industrial

Static-Transfer-Switch.pdf

Software de supervisión
  • Windows
  • MAC
  • Linux

Visión general del producto

El interruptor de transferencia estática Annibal, controlado por microprocesador, está diseñado para transferir automáticamente energía eléctrica de una fuente primaria a una secundaria sin interrupción. Supervisa constantemente las fuentes conectadas a las entradas, verifica que se mantengan dentro de los límites de corriente y frecuencia y determina si están sincronizadas. Si la fuente prioritaria se encuentra dentro de los límites establecidos, la carga crítica se transfiere a dicha fuente. De lo contrario, la carga se transfiere a la otra fuente
que sí se encuentre dentro de los límites establecidos.

  •  Conmutación instantánea: El STS realiza operaciones de conmutación rápidas, normalmente en milisegundos, lo que garantiza un suministro de energía continuo a las cargas críticas.
  • Sin piezas móviles: A diferencia de los interruptores mecánicos, el STS funciona sin piezas móviles, lo que reduce el desgaste y aumenta la fiabilidad.
  •  Fuentes de alimentación duales: Supervisa dos fuentes de alimentación de CA independientes y cambia a la fuente de respaldo sin problemas si falla la fuente principal.
  • Alta disponibilidad: Garantiza una alta disponibilidad de energía para aplicaciones sensibles como centros de datos, telecomunicaciones y procesos industriales.
  • Protección: Protege los equipos de perturbaciones e interrupciones del suministro eléctrico.
  • Control basado en microprocesador.
  • Interruptor de transferencia estática basado en tiristores.
  • Apto para transferencia síncrona y asíncrona.
  • Habilitar/Deshabilitar transferencia asíncrona seleccionable.
  • Tiempo de transferencia síncrona: < 5 mseg. (¼ ciclo a 50 Hz).
  • 4 contactos secos.
  • Tiempo de transferencia asíncrona: < 11 mseg.
  • Protección mediante fusible térmico en las entradas de la fuente.
  • Protección contra sobretensiones en las entradas de la fuente.
  • Panel frontal LCD 2×16.
  •  Prioridad de fuente seleccionable mediante el panel frontal.
  • Compatible con una tercera fuente de entrada (opcional).

Técnico

Detalles

Especificación de Entrada - Monofásica

Datos Técnicos Calificaciones
Voltage (Ph-Ph)
110/127/208/220/230/240/265VAC 1Ph + N + PE
Voltage Range
± 20% (Transfer when out of range)
Frequency
50/60Hz
Frequency Range
45-65Hz (Transfer when out of range, adjustable)
Efficiency
>99%
Transfer Type
Break before make
Transfer Options
Automatic / Manual / Remote
Transfer Time
<4ms (Sync) & ~10ms (Unsync)
Switching Topology
1 Pole (w/o neutral breaking) or 2 Pole (w neutral Breaking)

Especificación de Entrada - Trifásica

Datos Técnicos Calificaciones
Voltage (Ph-Ph)
200/227/380/400/440/460/600VAC 3Ph + N + PE
Voltage Range
± 15% (Transfer when out of range)
Frequency
50/60Hz
Frequency Range
45-65Hz (Transfer when out of range, adjustable)
Efficiency
>99%
Transfer Type
Break before make
Transfer Options
Automatic / Manual / Remote
Transfer Time
<4ms (Sync) & ~10ms (Unsync)
Switching Topology
3 Pole (w/o neutral breaking) or 4 Pole (w neutral Breaking)
