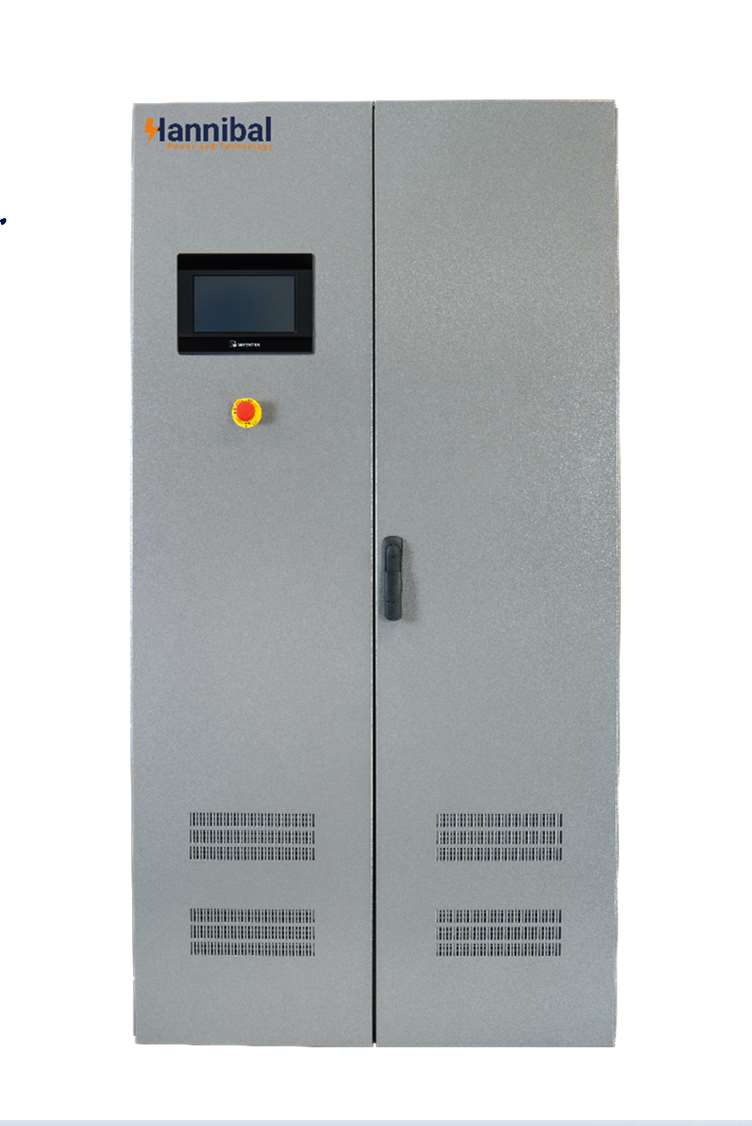

Este convertidor de frecuencia industrial es un convertidor de frecuencia variable (VFC) de alta eficiencia diseñado para adaptar la energía eléctrica y garantizar un funcionamiento óptimo en diferentes estándares de red. Funciona como un convertidor confiable de 60 Hz a 50 Hz para equipos de exportación, asegurando la compatibilidad regional, mejorando la eficiencia energética y reduciendo el estrés mecánico. Disponible en versiones estáticas (de estado sólido) o rotativas (para motor-generador), proporciona una alimentación de frecuencia variable estable para un control preciso de la velocidad del motor, lo que permite un rendimiento industrial flexible y optimizado en diversas condiciones de suministro eléctrico.
Medidores analógicos del panel frontal (72×72, clase 1.5).
Transductores 4-20 mA
Contactos adicionales libres de tensión
Modbus/TCP
Software de monitorización del protocolo IEC61850
Panel de imitación:
Imitación pasiva del sistema
Mimético activo con LED integrados. Indicador luminoso en el panel frontal (22 mm de diámetro).
Protección contra la entrada de agua y polvo externa hasta IP42
entrada de cable superior
Color especificado de los paneles
Altura especial de los pies (200 mm o 300 mm)
Cerradura especial
Placa de prensaestopas no magnética (latón o aluminio)
Identificación específica del armario (etiqueta, placa de identificación)
Convertidor-Frecuencia-Industrial.pdf
Un convertidor de frecuencia industrial, también conocido como variador de frecuencia, es un dispositivo que modifica la frecuencia eléctrica de la energía suministrada a la maquinaria y equipos industriales. Desempeña un papel fundamental en diversas aplicaciones industriales donde equipos diseñados para una frecuencia determinada requieren funcionar con una fuente de alimentación de frecuencia diferente.
Los convertidores de frecuencia pueden ser estáticos (circuitos electrónicos) o rotativos (motor-generador). Permiten la compatibilidad regional, mejoran la eficiencia energética, reducen el desgaste de los equipos y optimizan el control de la velocidad del motor para lograr operaciones industriales más fluidas y flexibles. frequency power supply.
Frequency converters can be static (electronic circuits) or rotary (motor-generator). They enable regional compatibility, improve energy efficiency, reduce equipment wear, and enhance motor speed control for smoother, more flexible industrial operations.
Mayor fiabilidad:
Mayor disponibilidad:
inversores de grado industrial
La gama de sistemas Hannibal se basa en la tecnología SCR/IGBT con control digital de eficacia probada. Está disponible con potencias de 2,5 a 250 kVA en versión monofásica y de 5 a 2000 kVA en versión trifásica. Es configurable con diversas opciones industriales, como dispositivos de protección personalizados, transformador de derivación y/o estabilizador, varias soluciones de comunicación, etc.

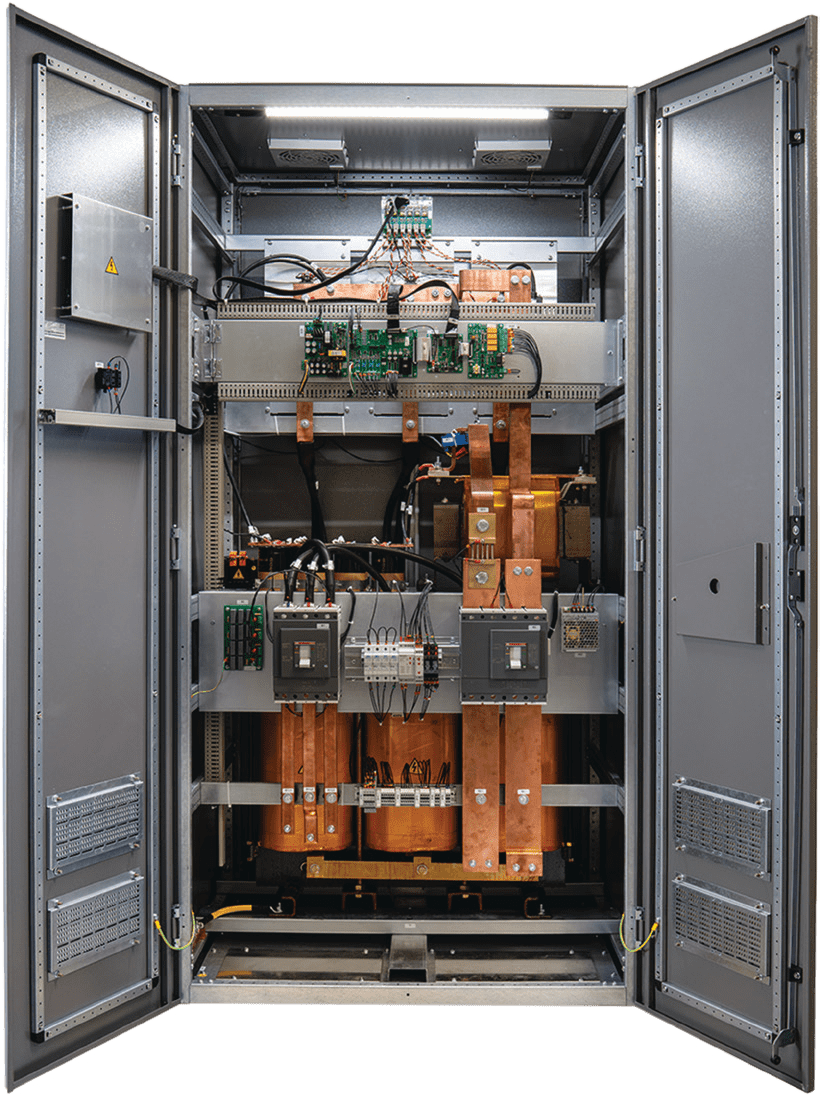

Diseñado como un sistema industrial, incluye de serie las características más frecuentemente especificadas, por ejemplo, doble canal de refrigeración, transformadores de entrada y salida, revestimiento conformal de todas las placas de circuito impreso y cables internos ignífugos libres de halógenos.
La arquitectura del sistema permite la segregación de diferentes funciones predefinidas que ayudan a aumentar la seguridad del personal en las instalaciones, así como a mejorar la disponibilidad general del sistema.
| Datos Técnicos | Calificaciones |
|---|---|
|
Rectifier Bridge Topology |
Thyristor 6 Pulses – Standard- Thyristor 12 Pulses- Optional- IGBT – Optional |
|
Input Voltage -Single Phase |
110/120/200/220/240/277 V |
|
Input Voltage-Three Phase |
208/220/240/380/400/415/480 V |
|
Voltage tolerance |
+/- 15 % |
|
Efficiency |
90% to 95% |
|
Frequency |
50 Hz (60 Hz) |
|
Frequency tolerance |
+/- 5 % |
|
Frequency range
(temporary) |
<5% 1Ph- <2% 3Ph |
|
Total harmonic
distorsion (THD) |
<30% for 6 pulses Rectifier – <12%
for 12 Pulses version |
|
Inrush current |
≤ 10 x In(4) |
|
Ripple |
<5% 1Ph- <2% 3Ph |
| Datos Técnicos | Calificaciones | |
|---|---|---|
|
IGBT with output isolation Transformer |
Inverter Bridge Topology |
|
|
AC Voltage- Single phase |
1 x 230 V (220, 240) ; 1 x 110 V (115, 120)(4)
|
|
|
AC voltage
• Three phase |
3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230)(4) |
|
|
AC Voltage Tolerance |
1% |
|
|
Frequency |
50 Hz (60 Hz) |
|
|
Frequency Tolerance |
+/- 0.05 % |
|
|
Inverter overload capability -1 minute |
150 % of nominal power |
|
|
Inverter overload capability – 10 minute |
125%
of nominal power |
|
|
Short circuit clearance (in % of nominal current) – 1-ph output |
250 % / 100ms – 175% / 5s |
|
|
Short circuit clearance (in % of nominal current) – 3-ph output Ph-N |
315 % / 100 ms – 220 % / 5 s |
|
|
Short circuit clearance (in % of nominal current) 3-ph output Ph-Ph |
190 % / 100 ms – 135 % / 5 s |
|
|
Harmonic voltage distortion – With 100 % linear load |
< 3% |
|
|
Harmonic voltage distortion – With 100 % non-linear load |
SS as per IEC/EN 62040-3 |
|
|
Power Factor |
0.8 |
|
|
Efficiency |
90% |
|
|
Allowable crest factor |
up to 3/1 |
|
| Datos Técnicos | Calificaciones |
|---|---|
|
IEC62040-1:2017 |
Uninterruptible power systems
(UPS) – Part 1: Safety requirements |
|
IEC62040-2:2016 |
Uninterruptible power systems (UPS) – Part 2:
Electromagnetic compatibility (EMC) requirements |
|
IEC62040-3:2011 |
Uninterruptible power systems (UPS) – Part 3:
Method of specifying the performance and test
requirements |
|
IEC61439-1:2011 |
Low voltage switchgear and controlgear
asse blies – Part 1: General rules |
|
IEC60529:1989
+AMD1:1999 |
Degrees of protection provided
by enclosures (IP Code) |
|
IEC60076-11:2004 |
Power transformers – Part 11: Dry type transformers |
Somos Hannibal, encontramos todo lo que necesitas, ya sea un proveedor existente o creamos uno nuevo para ti.
