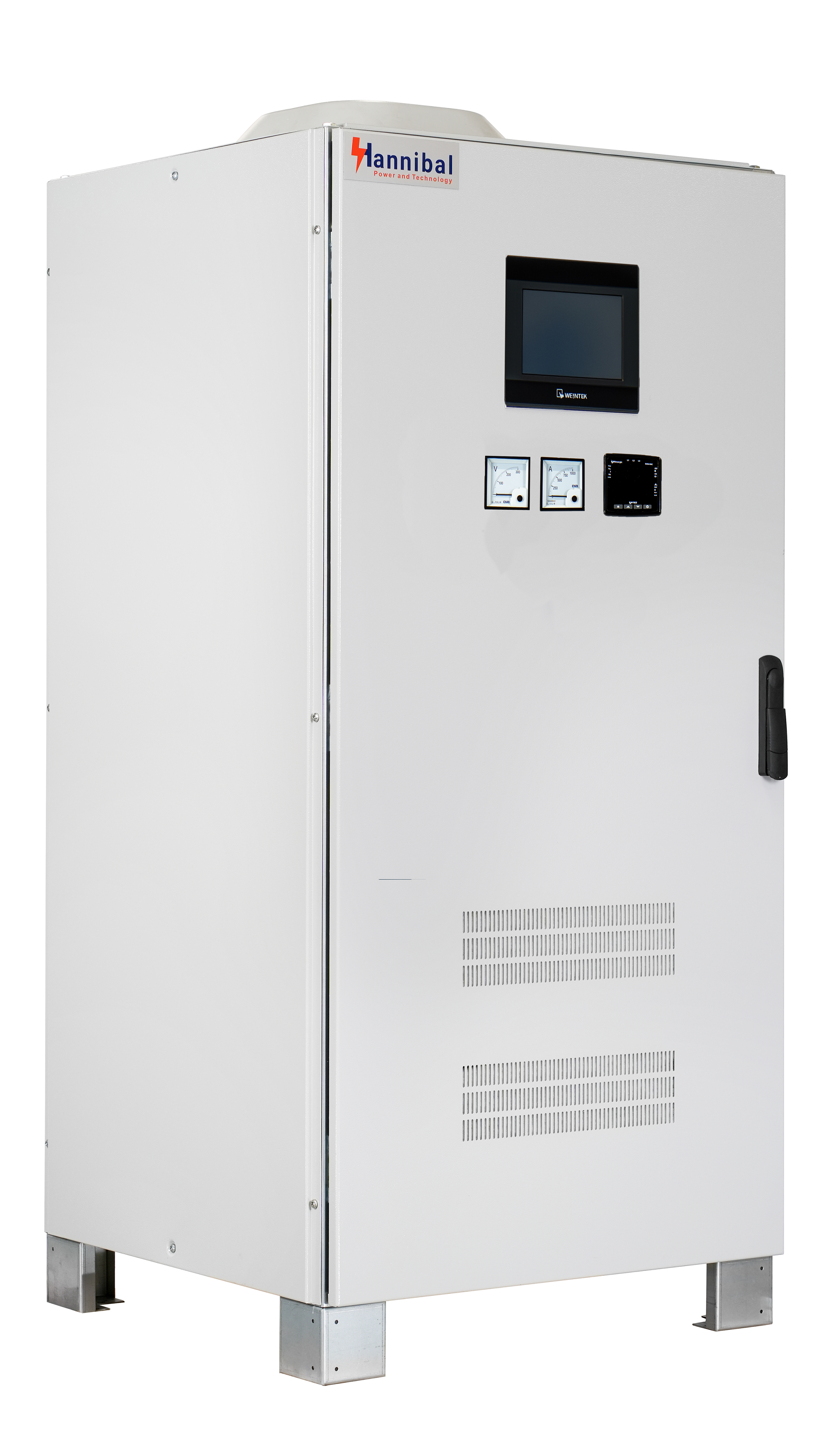

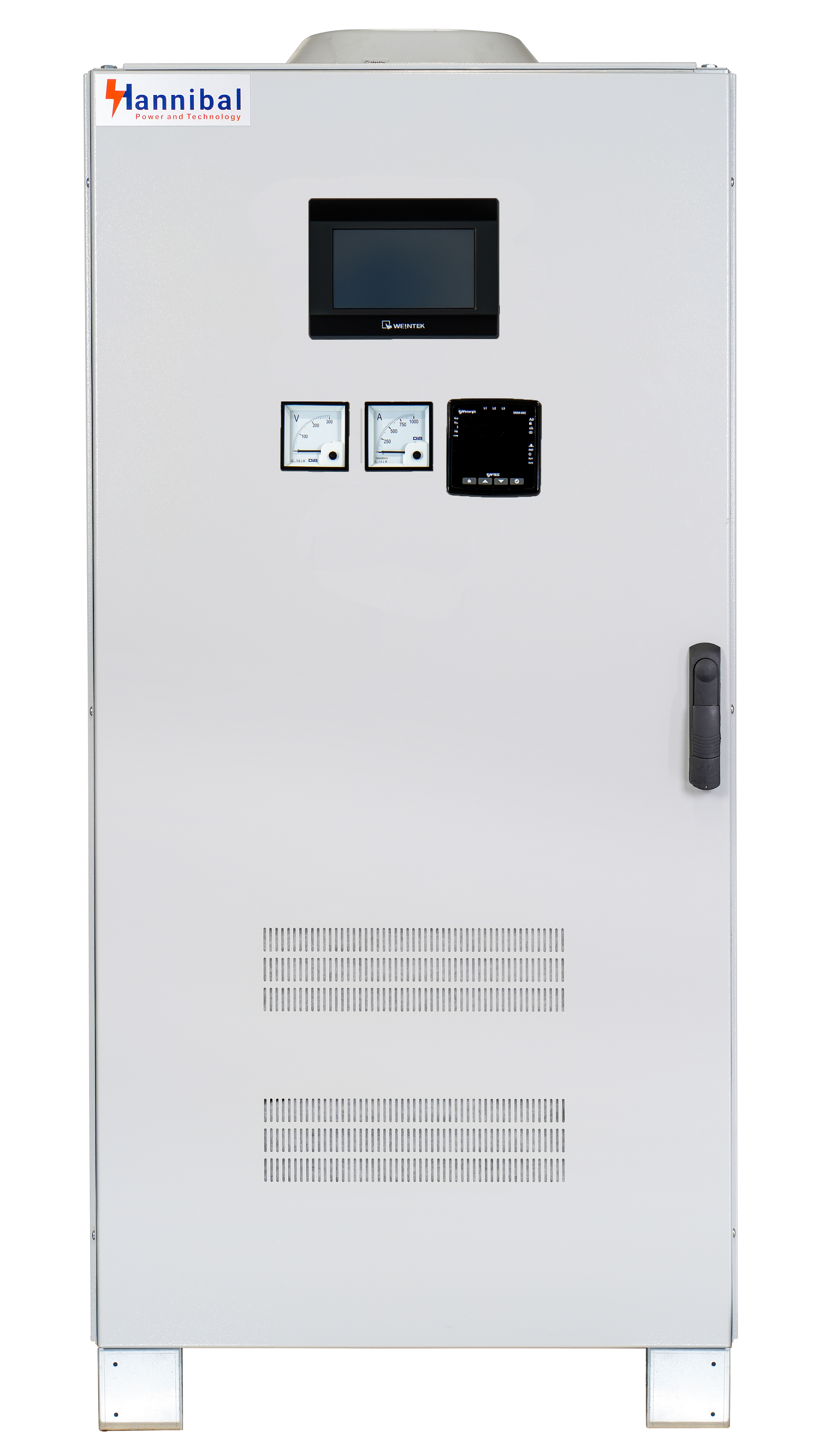

El sistema UPS de la serie PLM es un sistema de alimentación ininterrumpida (UPS) en línea de doble conversión, flexible y de alta fiabilidad, que proporciona energía de alta disponibilidad para infraestructuras críticas, proyectos EPC de petróleo y gas, y otras aplicaciones exigentes. Con capacidades avanzadas de reparto de carga y monitorización SNMP, este sistema de protección de energía garantiza un funcionamiento continuo e ininterrumpido para equipos sensibles y de misión crítica. Diseñado para una larga vida útil, la serie PLM ofrece una solución duradera y rentable con una vida útil prevista de más de 20 años, lo que la convierte en la opción ideal para entornos donde la fiabilidad y el tiempo de actividad son imprescindibles.
UPS-Semiindustriales-PLM.pdf
La avanzada topología de doble conversión y el diseño modular del sistema de alimentación ininterrumpida (SAI) de la serie PLM ofrecen gran flexibilidad. El sistema garantiza la disponibilidad continua de energía y un funcionamiento seguro para todo tipo de cargas críticas. Con una vida útil prevista de al menos 20 años, la serie PLM es una solución robusta y rentable.
| Datos Técnicos | Calificaciones | |
|---|---|---|
|
Rectifier Bridge Topology |
IGBT |
|
|
Input Voltage |
380/400/415 V |
|
|
Voltage tolerance |
+/- 15 % |
|
|
Frequency |
50 Hz (60 Hz) |
|
|
Frequency tolerance |
+/- 5 % |
|
|
Efficiency |
99% |
|
|
Power Factor |
0.99 |
|
|
THD |
<3% |
|
|
Inrush current |
≤ 10 x In |
|
|
Float Voltage |
2.17-2.27 V/cell VRLA
– 1.4-1.42 V/cell Ni cd |
|
|
Boost Voltage |
2.25-2.4 V/cell VRLA
– 1.55-1.65 V/cell Ni cd |
|
|
Ripple |
<1% |
|
| Datos Técnicos | Calificaciones | |
|---|---|---|
|
Type |
Lead acid or nickel cadmium,
vented or recombination |
|
|
Autonomy |
From few minutes to several hours, on request |
|
|
Battery current limitation |
0.1 C (lead-acid battery)- 0.2 C (nickel-cadmium battery) |
|
|
DC Bus Voltage |
480 VDC |
|
| Datos Técnicos | Calificaciones | |
|---|---|---|
|
Inverter Bridge Topology |
IGBT with output isolation Transformer |
|
|
AC Voltage • Single phase |
1 x 230 V (220, 240) ; 1 x 110 V (115, 120) |
|
|
AC voltage
• Three phase |
3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230) |
|
|
AC Voltage Tolerance |
1% |
|
|
Frequency |
50 Hz (60 Hz) |
|
|
Frequency Tolerance |
+/- 0.05 % |
|
|
Inverter overload capability 1 minute |
150 % of nominal power |
|
|
Inverter overload capability 10 minute |
125%
of nominal power |
|
|
Short circuit clearance (in % of nominal current)
|
|
|
|
– 1-ph output
|
250 % / 100ms – 175% / 5s
|
|
|
– 3-ph output Ph-N:
|
315 % / 100 ms – 220 % / 5 s
|
|
|
– 3-ph output Ph-Ph:
|
190 % / 100 ms – 135 % / 5 s |
|
|
Harmonic voltage distortion
|
|
|
|
With 100 % linear load
|
< 3%
|
|
|
With 100 % non-linear load
|
< 5% |
|
|
Power Factor |
0.9
|
|
|
Efficiency |
95%
|
|
|
Allowable crest factor |
up to 3/1
|
|
|
Static Transfer Switch |
SCR Type
|
|
|
Static Bypass transfer Time |
<4 ms
|
|
| Datos Técnicos | Calificaciones |
|---|---|
|
IEC62040-1:2017 |
Uninterruptible power systems
(UPS) – Part 1: Safety requirements |
|
IEC62040-2:2016 |
Uninterruptible power systems (UPS) – Part 2:
Electromagnetic compatibility (EMC) requirements |
|
IEC62040-3:2011 |
Uninterruptible power systems (UPS) – Part 3:
Method of specifying the performance and test
requirements |
|
IEC61439-1:2011 |
Low voltage switchgear and controlgear
asse blies – Part 1: General rules |
|
IEC60529:1989
+AMD1:1999 |
Degrees of protection provided
by enclosures (IP Code) |
|
IEC60076-11:2004 |
Power transformers – Part 11: Dry type transformers |
