UPS Modular Serie PLRM

Descripción

La serie PLRM es un sistema UPS modular, redundante y escalable, diseñado para centros de datos de alta densidad y aplicaciones críticas. Incorpora conversión doble en línea real (TWDC), control DSP avanzado y una arquitectura modular que ajusta la potencia y el tiempo de funcionamiento según las necesidades. Gracias a su redundancia paralela N+X, garantiza un suministro eléctrico limpio e ininterrumpido, protegiendo los dispositivos sensibles de problemas de red.

Opciones

2 Entrada de origen
<3% THDi de entrada con filtro armónico.
Diferentes configuraciones de voltaje para distintos
países.
Eliminación del neutro de entrada en el sitio.
Supresión de sobretensiones fusible (CA/CC).
Ventiladores redundantes.
El color del armario se puede elegir entre
los códigos RAL.
Entrada de cable (superior/lateral/inferior/trasera).
Comunicación RS485, TCP, SNMP y GSM.
Prueba automática de batería.
Panel táctil con diagrama mimético.
Paralelo hasta 4 unidades.
Alimentación de carga CC.

detalles

Hannibal Industrial

Modular-UPS.pdf

Software de supervisión

Windows
MAC
Linux

Cotización

Click Here

Visión general del producto

La serie PLRM es un sistema UPS modular, escalable y redundante, diseñado para proporcionar alta disponibilidad de forma rentable a centros de datos de alta densidad y aplicaciones críticas. Incorpora tecnología de doble conversión en línea real y control DSP avanzado.
Su arquitectura modular permite escalar la potencia y el tiempo de funcionamiento según la demanda o la necesidad de mayor disponibilidad. Combina el diseño modular con la tecnología de redundancia paralela N+X. De esta forma, el UPS en línea filtra cualquier situación no deseada en la red y garantiza que sus dispositivos sensibles reciban energía limpia.

Excelente rendimiento con cargas no lineales
(ordenadores y fuentes de alimentación conmutadas).
Entrada y salida 50 Hz, 60 Hz, frecuencia
opcional.
Módulo de potencia inteligente basado en
tecnología IGBT de total fiabilidad.
Control DSP (procesador de señal digital).
Factor de distorsión de salida bajo.
Alta eficiencia.
Alarma sonora.
Panel de control fácil de usar.
Diseño modular con
módulo de alimentación intercambiable.

Operación paralela redundante.
Tensión de salida libre de potencial.
Arquitectura de control totalmente redundante.
Tiempo de respuesta dinámica muy rápido.
Protección contra cortocircuitos en la salida.
Amplia gama de clasificaciones con protección IP hasta
56 de serie.
Baja ondulación de voltaje para prolongar la vida útil de la batería.
Control inteligente de carga y monitorización de la batería.
Opciones de carga de baterías de iones de litio listas
y disponibles.

El rectificador IGBT es la clave de una fiabilidad líder en su clase.

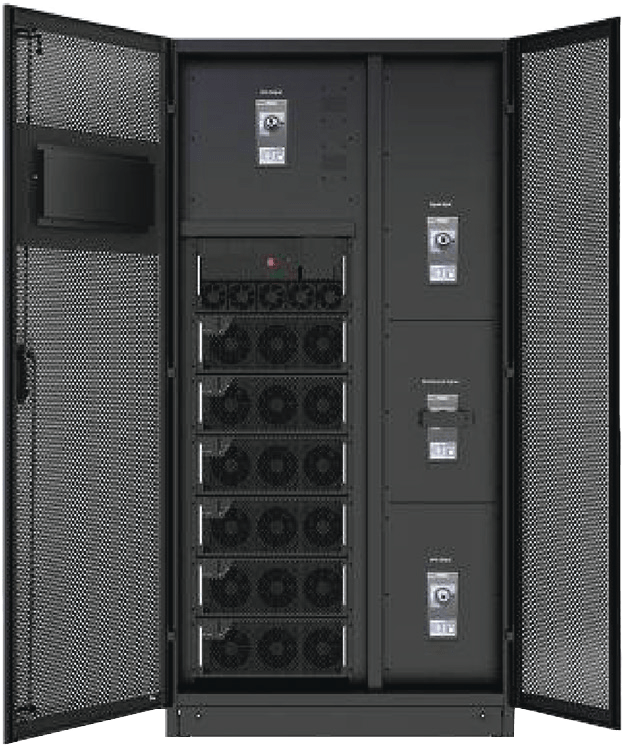

El diseño modular compacto del armario contiene un máximo de 6 ranuras.
<3% THDI.
Acceso inteligente a los datos del SAI mediante una gran pantalla táctil a color con
registro exportable de 2000 eventos.
Diseño modular, hasta 3 unidades en paralelo
con redundancia N+X intercambiable en caliente en línea.

Técnico

Detalles

Entrada

Datos Técnicos	Calificaciones
Power Module Capacity	IGBT
AC voltage • Single phase	100 KVA/ Kw
AC voltage • Three phase	380/400/415 V
Voltage tolerance	323~478Vac
Power Factor	0.99
Frequency	50 Hz (60 Hz)
Frequency tolerance	40Hz～70Hz
Efficiency	99%
Total harmonic distorsion (THD)	<3%
Inrush current	≤ 10 x In
Float Voltage	» 2.17-2.27 V/cell VRLA » » 1.4-1.42 V/cell Ni Cd»
Ripple	<1%

Salida

Datos Técnicos	Calificaciones
Inverter Bridge Topology	IGBT with output isolation Transformer
AC Voltage	380/400/415VAC
AC Voltage Tolerance	1%
Frequency	50 Hz (60 Hz)
Frequency Tolerance	+/- 0.1 %
Inverter overload capability- 1 minute	<150%
Inverter overload capability- 10 minute	<125 %
Inverter overload capability- 1 Hour	<110%
Harmonic voltage distortion- With 100 % linear load	< 3 %
Harmonic voltage distortion- With 100 % non-linear load	< 5 %
Power Factor	0.97
Static Transfer Switch	SCR Type
Static Bypass transfer Time	<4 ms

Batería

Datos Técnicos	Calificaciones
Type	Lead acid or nickel cadmium, Li ion
Autonomy	From few minutes to several hours, on request
Battery Voltage	± 240VDC
Charge Power	Up to 15 % from System Power

Normas

Datos Técnicos	Calificaciones
IEC62040-1:2017	Uninterruptible power systems (UPS) – Part 1: Safety requirements
IEC62040-2:2016	Uninterruptible power systems (UPS) – Part 2: Electromagnetic compatibility (EMC) requirements
IEC62040-3:2011	Uninterruptible power systems (UPS) – Part 3: Method of specifying the performance and test requirements
IEC60529:1989 +AMD1:1999	Degrees of protection provided by enclosures (IP Code)
