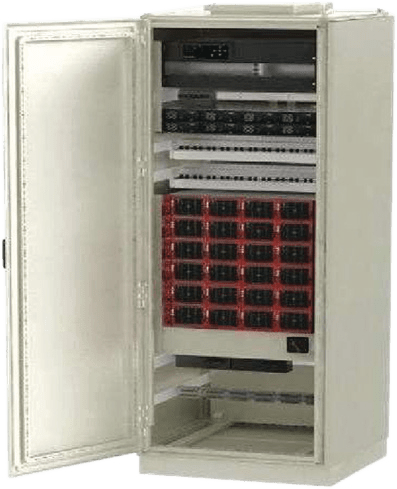

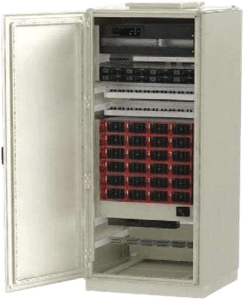

Rectificador Modular Serie SDM

Descripción

Los rectificadores modulares de conmutación de alta frecuencia proporcionan alimentación CC estabilizada en un diseño compacto y modular, ideal para sistemas industriales de comunicación y energía. El sistema incluye uno o más módulos rectificadores y un módulo de monitorización; la potencia total de salida depende del número de módulos rectificadores.

Opciones

Unidad de diodo de caída de tensión.
Medidores de tensión y corriente digitales o analógicos.
Iluminación interior del armario.
Sensor de puerta abierta.
Resistencia al calor para evitar la condensación.
Sensor de corriente de fuga a tierra (positivo y
negativo).
Eliminación de la neutralidad de entrada en el sitio.
Supresión de sobretensiones fusible (CA/CC).
Ventiladores redundantes.
El color del armario se puede elegir entre
los códigos RAL.
Entrada de cable (superior/lateral/inferior/trasera).
Protección contra la entrada de agua y polvo: hasta IP66.
Comunicación RS485, TCP, SNMP y GSM.
Opciones adicionales de prueba automática de batería 98%
96%.

detalles

Hannibal Industrial

Rectificador-Modular.pdf

Software de supervisión

Windows
MAC
Linux

Cotización

Click Here

Visión general del producto

Los rectificadores modulares de conmutación de alta frecuencia están diseñados para proporcionar alimentación estabilizada de corriente continua. Su avanzado diseño modular permite obtener un sistema compacto capaz de suministrar la potencia necesaria para satisfacer las necesidades de los sistemas industriales de comunicación y energía.
Este sistema consta de uno o varios módulos rectificadores, junto con el módulo de monitorización. La potencia de los sistemas rectificadores puede variar en función de la cantidad de módulos rectificadores.

Módulos de conmutación de alta frecuencia
(IGBT).
Módulos refrigerados por ventilación forzada.
Configuraciones de montaje en rack y gabinete de 19”.
Posibilidad de funcionamiento redundante del módulo.
Sonda de temperatura ambiente incluida en el
equipo.
LVD (Desconexión por bajo voltaje de la batería).
Interruptores de salida para cargas.
Alarma sonora y LED.
Interfaz hombre-máquina (HMI) fácil de usar (todos los parámetros y
calibraciones se pueden realizar a través del
panel frontal).
Alta frecuencia.

Monitorización remota: puerto serie, Ethernet
y contactos secos.
Carga de batería con compensación de temperatura.
Función de prueba de batería.
Monitorización de todos los parámetros a través de la
pantalla del panel frontal.
Gestión inteligente de la batería integrada.
Registrador de alarmas y eventos, con memoria de registro de eventos con fecha y hora.
Opciones de instalaciones de comunicación de gran tamaño.
Funcionamiento con diferentes tipos de baterías:
plomo-ácido, VRLA.

Macrocelda BTS.
Microonda.
LTE / WiMax.
FTTX.
Acceso de banda ancha.
Sistema de transmisión por fibra óptica.
IDC (Centros de Datos de Internet)

Control totalmente digital: Reduce el número de componentes y mejora la fiabilidad.
Instalaciones flexibles modulares, escalables e intercambiables en caliente
Alta densidad de potencia: Reduce el espacio que ocupa.
Altamente eficiente (>96%): Reduce las pérdidas y disminuye los costos operativos.
Flujo de aire de adelante hacia atrás: Escalabilidad sin obstrucciones de los estantes.
Excelente rendimiento EMC:
Amplio rango de tensión de entrada: Funcionamiento continuo en condiciones de red exigentes.
Amplio rango de temperaturas: Aplicaciones en condiciones climáticas extremas.
Cumple con los estándares globales: Ofrece calidad, rendimiento y fiabilidad
en soluciones de energía.

Técnico

Detalles

3000 W

Datos Técnicos	Calificaciones
Voltage Range	90Vac to 300Vac (Nominal @ 175Vac to 275Vac)
Frequency	45Hz to 66Hz
Maximum Input Current	Max. 18 Arms @ 175Vac (full load)
Power Factor	≥0.99 @ rated input and ≥50% load
Input Protection	Varistors for transient protection, Mains Fuse for both input lines , Shutdown @ > 300Vac with hysteresis

6000 W

Datos Técnicos	Calificaciones
Voltage Range	250Vac to 475Vac (Nominal @ 323Vac to 456Vac)
Frequency	45Hz to 66Hz
Maximum Input Current	Max. 12A per Phase
Power Factor	≥0.99 @ rated input and ≥50% load
Input Protection	Varistors for transient protection, Mains Fuse for both input lines , Shutdown @ > 475Vac with hysteresis

3000 W

Datos Técnicos	Calificaciones
Output Voltage	53.5Vdc (adjustable 43Vdc to 58Vdc)
Output Power (Maximum)	3000W @ nominal input
Output Current (Maximum)	62.5 A @ 42-50 Vdc with nominal input
Peak Efficiency	>95%
Current Sharing	≤±5% of max current from 20% to 100% load
Static Voltage Regulation	≤±0.6% from 10% to 100% load
Dynamic Voltage Regulation	≤±5% for 10%-90% or 90%-10% load variation, regulation time <50ms
Hold Up Time	>20ms; output voltage >43.5Vdc @ 1500W
Ripple and Noise	≤200mVp-p, 20MHz bandwidth, ≤2mVrms sophomoric
Output Protection	Overvoltage shutdown; hot plug-in, inrush current limiting; high temperature protection; short circuit proof

6000 W

Datos Técnicos	Calificaciones
Output Voltage	53.5Vdc (adjustable 43Vdc to 58Vdc)
Output Power (Maximum)	6000W @ nominal input
Output Current (Maximum)	125 A @ 42-50 Vdc with nominal input
Peak Efficiency	>96.5%
Current Sharing	≤±5% of max current from 20% to 100% load
Static Voltage Regulation	≤±0.6% from 10% to 100% load
Dynamic Voltage Regulation	≤±5% for 10%-90% or 90%-10% load variation, regulation time <50ms
Hold Up Time	>20ms; output voltage >43.5Vdc @ 3000W
Ripple and Noise	≤200mVp-p, 20MHz bandwidth, ≤2mVrms sophomoric
Output Protection	Overvoltage shutdown; hot plug-in, inrush current limiting; high temperature protection; short circuit proof

Normas de Diseño

Datos Técnicos	Calificaciones
EN/IEC62368-1	Uninterruptible power systems Electrical Safety
ETSI EN 300 386 V2.1.1, EN61000-6-1/-2/-3/-4	EMC
EN61000-3-2 / EN61000-3-3	AC Harmonics / AC Flicker & Fluctuations
CE, RoHS compliant	Certficate
