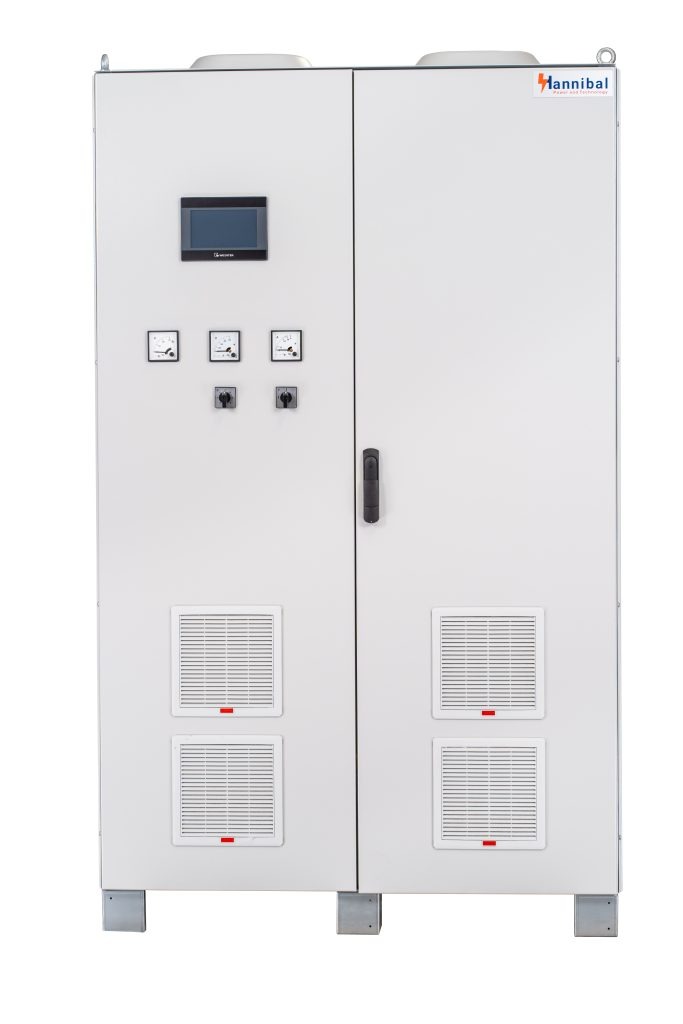

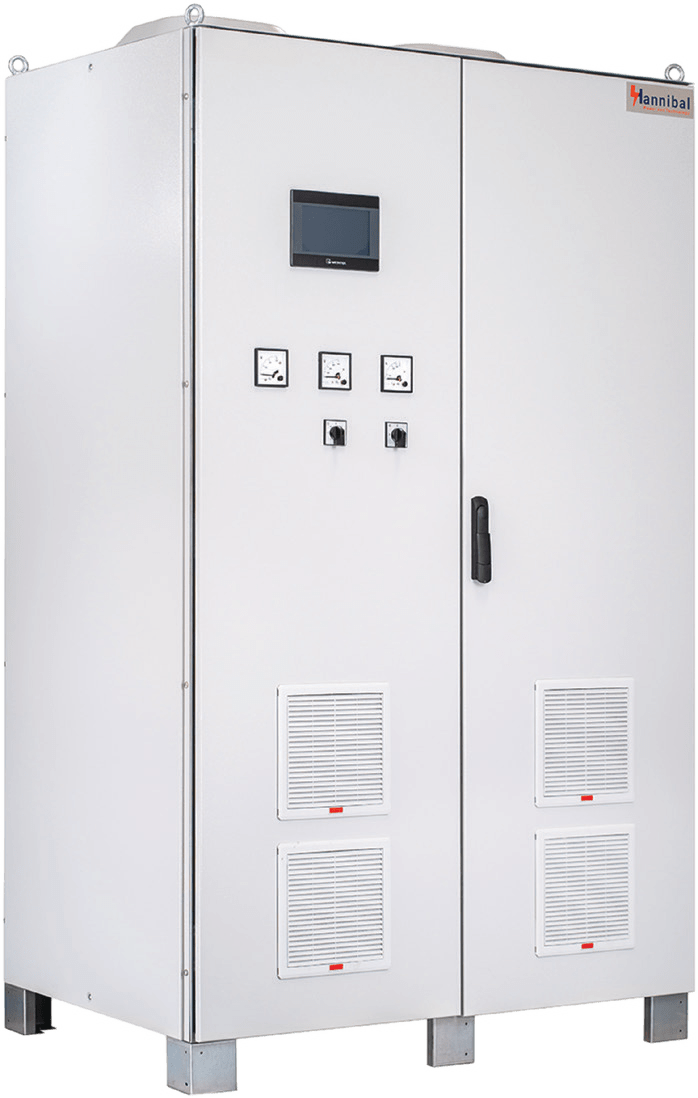

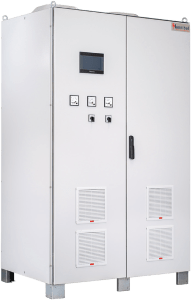

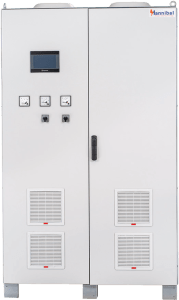

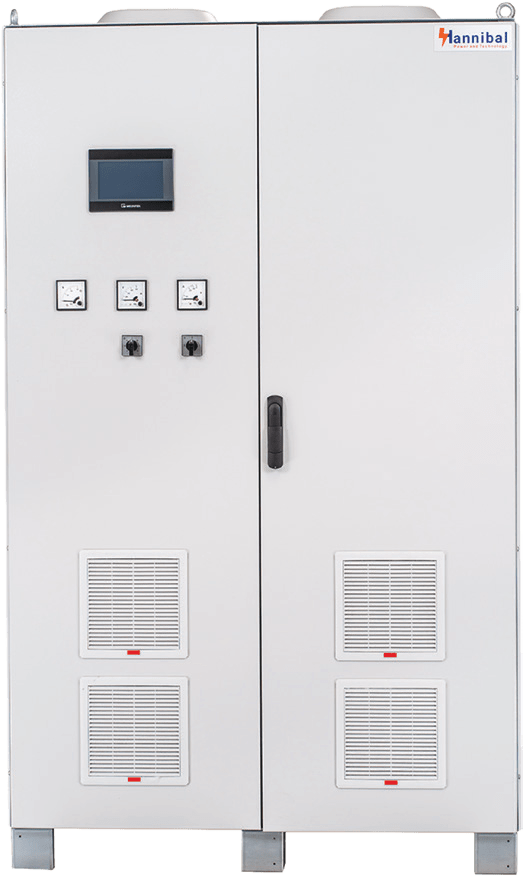

UPS Industriales Serie PL

Descripción

Los Sistemas UPS Industriales Hannibal garantizan una alimentación ininterrumpida para operaciones de misión crítica en los sectores de petróleo y gas, salud, aeropuertos e instalaciones industriales. Utilizando tecnología de doble conversión e inversores IGBT, ofrecen una salida estable con bajo rizado y distorsión.
Estos sistemas están construidos para una alta fiabilidad a largo plazo y un rendimiento óptimo ante fluctuaciones o fallas de energía, y están diseñados para entornos exigentes.

Opciones

rectificador de 12 pulsos
Rectificador IGBT
Filtro armónico en 12P para THDi ≈5 % (+/- 1pt)
Otro voltaje de entrada (3 x 190 a 3 x 690 VCA)
Protecciones contra sobretensiones y/o rayos
Interruptor de salida del rectificador

Detección de polaridad invertida de la batería
Desconexión por bajo voltaje de la batería
Detección de fallas a tierra de CC
Arranque en negro de la batería
Sensor de temperatura ambiente de la batería
Armario/bastidor de baterías

Configuración paralela distribuida dual con
una o dos líneas de reserva
Aisladores de entrada/salida
Distribución de CA
Detección o monitorización de fallas a tierra de CA
Iluminación interior de armarios
Calentador anticondensación
Monitor de temperatura del gabinete del UPS

Aislador(es) de derivación
Transformador de derivación (clase H)
Estabilizador de derivación (servocontrolado)
Protección contra retroalimentación
Protecciones contra sobretensiones y/o rayos

Medidores analógicos de panel frontal (72×72, clase 1,5)
Transductores 4-20 mA
Contactos adicionales sin tensión
Modbus/TCP
Protocolo IEC61850
software de monitoreo
Panel mímico:
Mímica pasiva del sistema
Mímica activa con LED integrados
Indicador de lámpara en el panel frontal (22 mm de diámetro)

detalles

Hannibal Industrial

UPS-Industrial-PL.pdf

Software de supervisión

Windows
MAC
Linux

Cotización

Haga clic aquí

visión general del producto

El Sistema de Alimentación Ininterrumpida (SAI) industrial es un componente esencial en diversos sectores, diseñado para proporcionar energía de respaldo confiable y garantizar la continuidad de las operaciones durante cortes o fluctuaciones de suministro eléctrico.
Los sistemas SAI industriales están diseñados para gestionar altas demandas de energía y suelen estar equipados con funciones avanzadas como monitorización en tiempo real,
gestión de baterías y escalabilidad para satisfacer las crecientes necesidades de una operación. Al estabilizar el suministro eléctrico y proteger equipos sensibles de picos o caídas de tensión, los SAI industriales desempeñan un papel vital para mantener la eficiencia operativa y proteger los procesos críticos.

Mayor fiabilidad:

Diseño de enfriamiento optimizado para optimizar el flujo de aire. Temperatura de funcionamiento reducida de los componentes críticos.

Mantenibilidad mejorada:

Acceso frontal «real» a todos los componentes reemplazables para reducir el MTTR
Diseño simplificado de subconjuntos principales para permitir el reemplazo completo en minutos
Mantenimiento más sencillo de sistemas en paralelo gracias al exclusivo Hannibal
Función de conmutación paralela inteligente.

Mayor disponibilidad:

Redundancia multiplicada con la función de conmutación paralela inteligente Hannibal que controla dinámicamente los sistemas en paralelo.
Interruptor de derivación manual y estático incorporado y pantalla LCD.
Soporte remoto de expertos para actualizar eficientemente la configuración según sea necesario

Inversores de grado industrial:

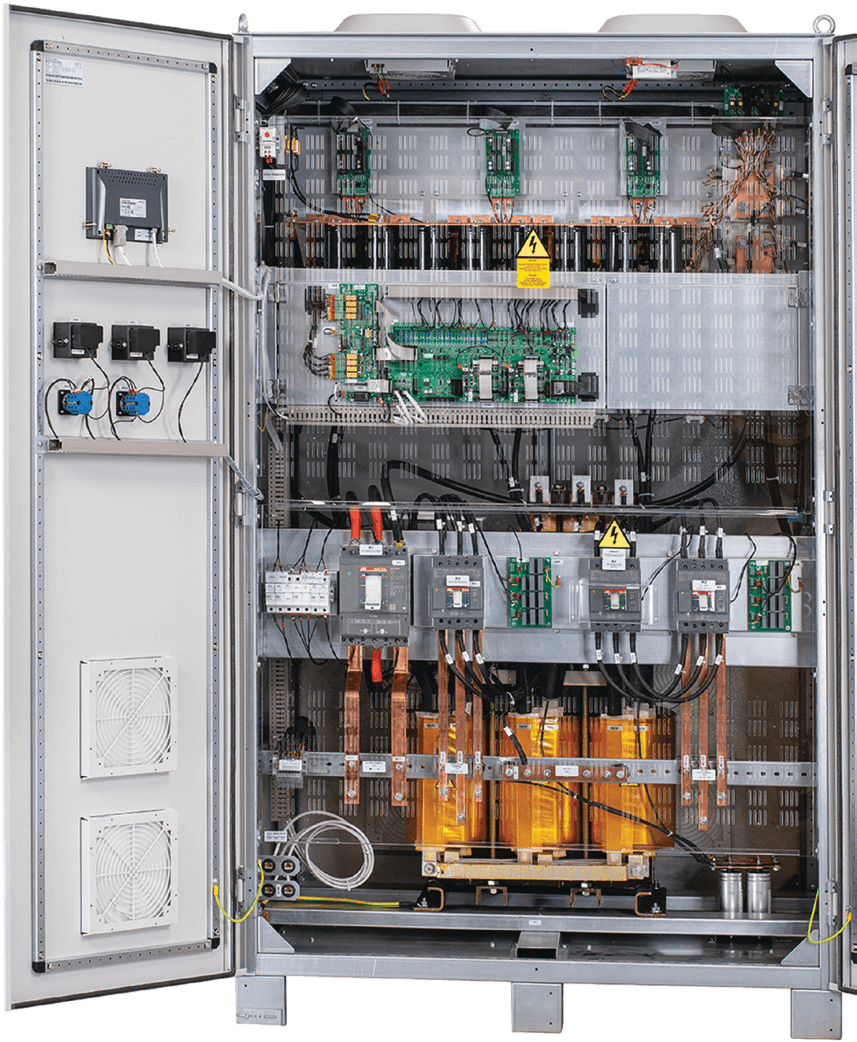

Los inversores de grado industrial se basan en tecnología de transformador para mayor robustez y durabilidad. El transformador de aislamiento de salida protege los semiconductores contra picos de corriente y distorsión, suministrando corrientes de cortocircuito y filtrando el ruido. Por lo tanto, las tecnologías basadas en transformador ofrecen una mayor vida útil y un mayor grado de protección.

Hannibal es una gama de sistemas basada en tecnología SCR/ICBT con control digital probado. Está disponible en versiones de 2,5 a 250 kVA con salida monofásica y de 5 a 500 kVA con salida trifásica. Es configurable con un conjunto de opciones industriales, como dispositivos de protección personalizados, transformador de bypass y/o estabilizador, diversas soluciones de comunicación, etc. Diseñado como un sistema industrial, incluye las características especificadas con mayor frecuencia como estándar, por ejemplo, doble canal de refrigeración, revestimiento conformado de entrada y salida para todas las placas de circuito impreso y cables internos ignífugos sin halógenos. La arquitectura del sistema permite la segregación de diferentes funciones predefinidas que contribuyen a aumentar la seguridad del personal en obra y a mejorar la disponibilidad general del sistema. Como parte de la solución Hannibal, ofrecemos el cálculo y la configuración de un sistema con diversas baterías de tipo industrial (VRLA, selladas, de iones de litio y de sodio), así como sistemas de distribución eléctrica de baja tensión.

Factor de potencia de salida 0,8 / 0,9
Puente inversor con tecnología IGBT
Transformador de separación galvánica de salida
No puede haber ningún componente de CC presente en la salida
Diseñado según los requisitos de la industria
Tolerante a fallos en control y potencia
La mejor relación precio/rendimiento
Máxima fiabilidad
Posibilidad de personalización

Operación
Funcionamiento con batería
Alarma general
Fallo del inversor
Voltaje CC alto
Voltaje CC bajo
Temperatura alta
Evitar salirse de los límites
Salida fuera de límites

técnico

detalles

Entrada

Datos Técnicos	Calificaciones
Rectifier Bridge Topology	» Thyristor 6 Pulses – Standard » » Thyristor 12 Pulses- Optional » » IGBT – Optional «
Input Voltage -Single Phase	110/120/200/220/240/277 V
Input Voltage -Three Phase	208/220/240/380/400/415/480 V
Voltage tolerance	+/- 15 %
Frequency	50 Hz (60 Hz)
Efficiency	90%
Power Factor	0.8
THD	<30% for 6 pulses Rectifier – <12% for 12 Pulses version
Inrush current	≤ 10 x In
Float Voltage	» 2.17-2.27 V/cell VRLA » » 1.4-1.42 V/cell Ni cd «
Boost Voltage	» 2.25-2.4 V/cell VRLA » » 1.55-1.65 V/cell Ni cd «
Ripple	<5% 1Ph <2% 3Ph

Salida

Datos Técnicos	Calificaciones
Inverter Bridge Topology	IGBT with output isolation Transformer
AC voltage • Single phase	1 x 230 V (220, 240) ; 1 x 110 V (115, 120)
AC voltage • Three phase	3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230)
AC Voltage Tolerance	1%
Frequency	50 Hz (60 Hz)
Frequency Tolerance	+/- 0.05 %
Inverter overload capability 1 Minute	150 % of nominal power
Inverter overload capability 10 Minute	125 % of nominal power
Short circuit clearance (in % of nominal current) 1-ph output	250 % / 100ms – 175% / 5s
Short circuit clearance (in % of nominal current) 3-ph output Ph-N	315 % / 100ms – 220% / 5s
Short circuit clearance (in % of nominal current) 3-ph output Ph-Ph	190 % / 100ms – 135% / 5s
Power Factor	0.8
Efficiency	90 %
Allowable crest factor	up to 3/1
Static Transfer Switch	SCR Type
Static Bypass transfer Time	<4 ms
Maintenance Bypass switch	Isolator

Batería

Datos Técnicos	Calificaciones
Type	Lead acid or nickel cadmium, vented or recombination
Autonomy	From few minutes to several hours, on request
Battery current limitation	1- 0.1 C (lead-acid battery) 2- 0.2 C (nickel-cadmium battery)

Normas

Datos Técnicos	Calificaciones
IEC62040-1:2017	Uninterruptible power systems (UPS) – Part 1: Safety requirements
IEC62040-2:2016	Uninterruptible power systems (UPS) – Part 2: Electromagnetic compatibility (EMC) requirements
IEC62040-3:2011	Uninterruptible power systems (UPS) – Part 3: Method of specifying the performance and test requirements
IEC61439-1:2011	Low voltage switchgear and controlgear asse blies – Part 1: General rules
IEC60529:1989 +AMD1:1999	Degrees of protection provided by enclosures (IP Code)
IEC60076-11:2004	Power transformers – Part 11: Dry type transformers
